华为交换机做流镜像以及和端口镜像的区别

时间:    分类: 网工日志   标签: 交换机, 华为, 镜像

日常运维网络时，经常会遇到需要“抓包分析”的场景，比如：

  • 用户投诉上网慢，不知道是哪台主机在占用带宽？
  • 某个服务器疑似被攻击，需要定位可疑流量？
  • IDS/IPS 想采集原始流量做威胁检测？

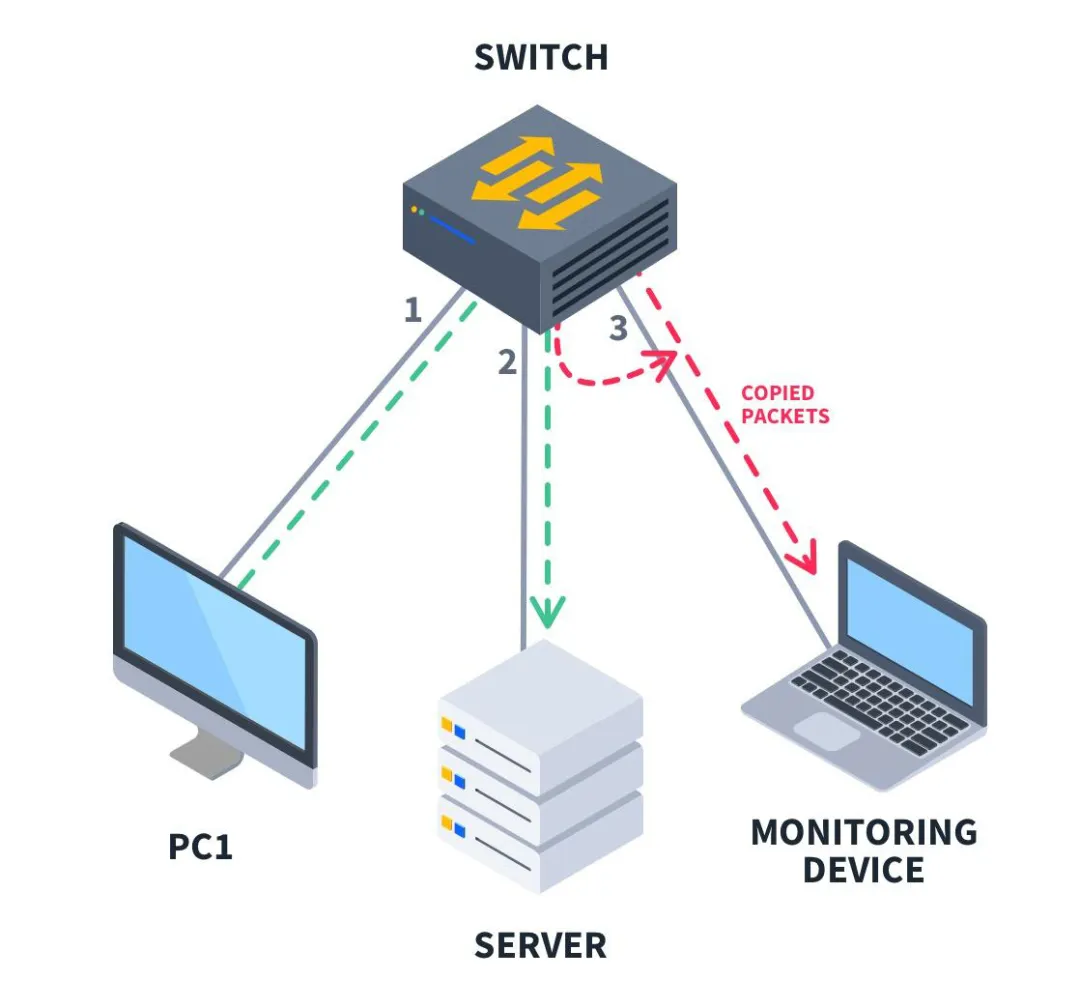

这时候，就离不开一个经典技术手段：镜像（Mirror）流量到检测设备上进行分析。

1.什么是镜像？为什么要做镜像？

镜像的本质，就是把原始的数据包复制一份，发送到另一台设备上进行监听或分析。

常见镜像接收设备有：

  • Wireshark 抓包机
  • 流量审计系统（如深信服、山石）
  • 行为管理/NetFlow采集器
  • AI威胁分析平台

2.端口镜像 VS 流镜像


端口镜像（Port Mirroring）

  • 全量复制某个端口上的所有流量
  • 适合用于：抓包调试、简单链路流量监听
  • 缺点是：镜像的数据量大，不可控

流镜像（Traffic Mirroring）

  • 只复制符合特定规则的流量（源IP、目标IP、端口、协议等）
  • 适合用于：审计、精准检测、攻击定位
  • 可大大减少镜像开销，精细化控制
镜像类型控制力度数据量场景
端口镜像粗大临时抓包、调试
流镜像精细小审计、攻击排查等

3.流镜像实战配置

以华为S5700交换机为例

目标：将源IP为192.168.10.10的流量镜像到分析设备（GigabitEthernet0/0/24）


+-------------------+           +--------------------+           +---------------------+
|    用户终端 PC1   |──────────►| 华为 S5700 交换机  |──────────►|   抓包机（监听口）   |
| 192.168.10.10     | Gi0/0/1   | （配置流镜像）     | Gi0/0/24  | 运行Wireshark       |
+-------------------+           +--------------------+           +---------------------+
                                    ▲
                                    │
                                ACL 3000 匹配源IP

Step1：创建流分类ACL

[Switch] acl number 3000
[Switch-acl-basic-3000] rule permit source 192.168.10.10 0

Step2：创建流镜像会话

[Switch] observe-port 1 interface GigabitEthernet 0/0/24

observe-port 是华为设备用于镜像的监听口（注意：不能做数据转发）

Step3：配置流镜像策略

[Switch] traffic classifier MIRROR-USER operator or
[Switch-classifier-MIRROR-USER] if-match acl 3000
[Switch] traffic behavior MIRROR-BEHAVIOR
[Switch-behavior-MIRROR-BEHAVIOR] mirror-to observe-port 1
[Switch] traffic policy MIRROR-POLICY
[Switch-trafficpolicy-MIRROR-POLICY] classifier MIRROR-USER behavior MIRROR-BEHAVIOR

Step4：将策略应用到接口上（入方向）

[Switch] interface GigabitEthernet 0/0/1
[Switch-GigabitEthernet0/0/1] traffic-policy MIRROR-POLICY inbound

注意：流镜像必须应用在“入方向”才能生效！

4.端口镜像配置示例（简单粗暴）

目标：将GigabitEthernet0/0/2的所有流量镜像到GigabitEthernet0/0/24

[Switch] interface GigabitEthernet 0/0/2
[Switch-GigabitEthernet0/0/2] port-mirroring to observe-port 1 inbound

5.实战小技巧

  1. 观察口不能做普通数据收发口，只能单向监听！
  2. 不要把过多流量镜像到一口上，避免丢包/分析失真！
  3. 可在行为中配合record、redirect、statistic实现更强大功能。
  4. 对于S系列交换机，observe-port最多支持4个。

6.总结

类型推荐用途配置复杂度数据控制
端口镜像抓包调试简单不可控
流镜像审计、攻击检测中等精准控制

建议在生产环境中，优先采用流镜像实现精细化分析，保障性能与安全可视性的平衡。
